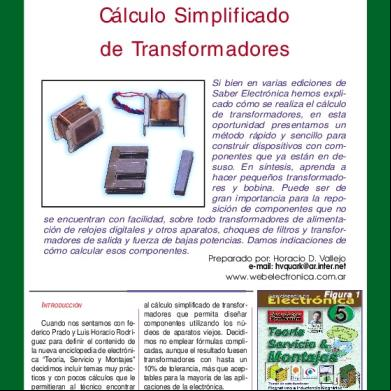

Cálculo Simplificado de Transformadores

ARTÍCULO

DE

TAPA

Cálculo Simplificado de Transformadores Si bien en varias ediciones de Saber Electrónica hemos explicado cómo se realiza el cálculo de transformadores, en esta oportunidad presentamos un método rápido y sencillo para construir dispositivos con componentes que ya están en desuso. En síntesis, aprenda a hacer pequeños transformadores y bobina. Puede ser de gran importancia para la reposición de componentes que no se encuentran con facilidad, sobre todo transformadores de alimentación de relojes digitales y otros aparatos, choques de filtros y transformadores de salida y fuerza de bajas potencias. Damos indicaciones de cómo calcular esos componentes. Preparado por: Horacio D. Vallejo e-mail: [email protected] www.webelectronica.com.ar Figura 1 INTRODUCCIÓN Cuando nos sentamos con federico Prado y Luis Horacio Rodríguez para definir el contenido de la nueva enciclopedia de electrónica “Teoría, Servicio y Montajes” decidimos incluir temas muy prácticos y con pocos cálculos que le permitieran al técnico encontrar soluciones “reciclando” material que ya no utiliza. Fue así que en el capítulo 5 de dicha obra (figura 1) incluimos como uno de los temas

al cálculo simplificado de transformadores que permita diseñar componentes utilizando los núcleos de aparatos viejos. Decidimos no emplear fórmulas complicadas, aunque el resultado fuesen transformadores con hasta un 10% de tolerancia, más que aceptables para la mayoría de las aplicaciones de la electrónica. Bien, como en estos días estamos lanzando dicho fascículo (actualmente está disponible en los quioscos el número 4) decidimos

Saber Electrónica

Artículo de Tapa Electrónica y cada dos meses un CD. La obra se completa en un año y si desea recibirla en su domicilio, sólo debe abonar un pago de $70 por todo el material.

publicar en esta revista un resumen para compartirlo con todos los lectores. Cabe aclarar que la enciclopedia se compone de 24 fascículos quincenales, que tiene un costo para Argentina de $2,40 por fascículo y que cada 4 fascículos publicamos un CD que es gratuito para quienes se suscriben llamando al teléfono 4301-8804 o por internet a:

CÁLCULO DE TRANSFORMADORES Los transformadores y choques de filtros están formados por uno o más bobinados de alambres barnizados sobre núcleos de hierro laminado, que pueden tener aspectos diferentes como se ve en la figura 3. La finalidad del núcleo es la de concentrar las líneas de fuerza del campo magnético para obtener

[email protected] Quienes deseen comprar sólo el CD (figura 2), éste tiene un costo de $15 para Argentina y U$S15 para otros países. Ahora bien, si Ud. desea suscribirse a la obra, mensualmente recibirá dos fascículos, la revista Saber

Figura 2

mayor inductancia en el caso de los filtros y mayor transferencia de energía en el caso de los transformadores. El cálulo del alambre para cada bobinado, así como el número de espiras depende de diversos factores como, por ejemplo, la tensión del primario y la potencia del secundario. Cuanto mayor es la potencia que debe transferirse al secundario, más grande debe ser el componente. Cómo hacer el cálculo de un pequeño transformador de alimentación o el de un choque de filtro es algo que pocos técnicos dominan. La dificultad principal que encuentran los técnicos o aficionados que desean bobinar un pequeño

Éste es el CD Nº 1 de la Enciclopedia “Teoría, Servicio y Montajes” Si Ud. es suscriptor de la obra, reclámelo GRATIS!!! C ONTIENE : Fascículos 1 a 4 de la Enciclopedia Tomo 1 de “Electrónica en Acción” (que trata temas tales como:

Cómo evaluar las características de un equipo de audio, Memorias, Sintetizador para Música Electrónica, Tecnología de fabricación de componentes, Montajes, etc.). Tomo 1 de “Circuitos Integrados” con la explicación, características y montajes con los integrados más utilizados en electrónica. Video Presentación: a través del cual el Ing. Vallejo lo guía paso a paso para el estudio de la obra. Video de Electrónica Básica: para que Ud. aprenda electrónica mediante un método audiovisual sencillo y fácil de comprender. Programas: 1) Laboratorio Virtual con la posibilidad de diseñar circuitos impresos. 2) DEMO clásico del laboratorio explicado en Saber Electrónica. 3) Programa para crear el circuito impreso de los proyectos creados en el Workbench. 4) Compresor-descompresor de archivos+parche para español+video demostrativo. 5) Programador de microcontroladores y memorias. 6) Lector de Tarjetas: carpeta que contiene diferentes archivos sobre tarjetas telefónicas, incluyendo varios programas lectores.

Valor del CD: Argentina: $15, México: $10 M.N., Otros Países: U$S15. Si es suscriptor, reclámelo GRATIS. Si aún no está suscripto a esta enciclopedia, hágalo ahora enviando el cupón de la última página y reciba sin cargo los 6 CDs de la obra.

Saber Electrónica

Cálculo Simplificado de Transformadores camente puede prepararse cualquier tipo de bobina. Si usted pretende aumentar el servicio de su taller con un trabajo adicional de bobinado de transformadores, debe pensar seriamente en adquirir una bobinadora. El proyecto de un pequeño transformador puede dividirse en tres etapas:

Figura 3

a) Elección del núcleo; b) Determinación del número de espiras de cada bobinado; c) Determinación de la clase de alambre de cada bobinado.

transformador o choque de filtro, no reside en el cálculo sino en el trabajo cansador de enrollar millares de vueltas de alambre alrededor de un carretel de plástico o de otro material. (figura 4). Un transformador típico de salida puede llegar a tener más de 10.000 vueltas de alambre fino como el AWG 32 en el primario que, además de ser difícil de trabajar es sumamente delicado y puede romperse al menor descuido. Para facilitar el trabajo de los bobinadores de transformdores y bobinas existen máquinas simples,

que además de proporcionar un movimiento seguro del carretel hace posible la obtención de bobinas sin superposición despareja de los alambres y que tiene también el recurso adicional de un contador mecánico de vueltas. El contador mecánico impide que el lector se pierda en el recuento de las vueltas o tenga dificultades cuando interrumpe para descansar. La máquina bobinadora tiene, además de eso, la ventaja de que ite carreteles de distintos tamaños lo que significa que prácti-

Elección del Núcleo En nuestros cálculos del núcleo partimos de la forma "F" e "I" que se muestran en las figuras 1 y 3 y son las más comunes, con láminas de hierro dulce (hierro-silicio). La sección del núcleo, dada por S en la figura 5, está determinada por la potencia del transformador o sea el valor resultante del producto de la tensión por la corriente del bobinado secundario. Si tuviéramos más de un bobinado secundario, deberíamos considerar la suma de las potencias de cada uno de ellos. Es así que un transformador de 12V x 2A tiene una potencia de 12 x 2 = 24VA o 24W. La sección puede calcularse aproximadamente mediante la fórmula:

Figura 5

Figura 4 Saber Electrónica

Artículo de Tapa S = 1,1 x √P Donde: S = sección del núcleo en centímetos cuadrados P = es la potencia en watt (volt x ampere). La sección S del núcleo está dada por el producto (a x b) en el gráfico de la figura 5. Para dar un ejemplo, supongamos un transformador de 12V x 2A, el cálculo de la sección será: —— S = 1,1 x √24 = S = 1,1 x 4,9 = 5,39 cm2 Teniendo en cuenta que las chapas del transformador son finas y que al agruparlas para formar el núcleo quedará un espacio (muy pequeño) entre ellas desperdiciado que no “debe tenerse en cuenta” o, mejor dicho, que debe ser compensado, para lo cual se debe aumentar la sección calculada en un 15%, lo que nos permite redondear la sección de nuestro ejemplo en 6 cm2. Una vez determinado el núcleo del transformador, siempre es posible que se tenga un transformador viejo que tenga láminas con las dimensiones buscadas y que podremos aprovechar. Número de Espiras de Cada Bobinado Para el cálculo simple aproximado de la cantidad de espiras de cada bobinado partimos de las fórmulas: N1 = V1 / (f x S x 4,4 x B x 10-6) N2 = V2 / (f x S x 4,4 x B x 10-6) Donde: N1 = número de espiras del bobinado primario. N2 = número de espiras del bobinado secundario.

Saber Electrónica

V1 = tensión del bobinado primario. V2 = tensión del bobinado secundario (volts). f = frecuencia de la red en Hertz (50 Hz). B = inducción magnética en Gauss del núcleo elegido. S = sección del núcleo en centímetros cuadrados. La inducción en Gauss es una indicación del flujo magnético por centímero cuadrado en el núcleo. Este valor está determinado por la permeabilidad del hierro usado, mediante la fórmula: B = µH donde: µ es la permeabilidad del hierro usado en el núcleo. H es el campo magnético. Si usted posee o puede comprar un manual de algún fabricante de láminas para transformadores, podrá tener en las tablas para cada clase los valores adoptados de B. Si desea aprovechar placas comunes puede considerar B = 12.000 Gauss. Eso sucede porque los núcleos comunes poseen coefi-

cientes de inducción entre 8000 y 14000 Gauss, siendo más comunes los valores mayores. Si el valor adoptado fuera muy alto, lo que ocurre es una posible saturación del núcleo con absorción indebida de energía y pérdida de rendimiento cuando aumenta la corriente. Sugerimos que, en la duda, adopte valores de 8000 o 10000 en la fórmula. Valores menores darán por resultado transformadores voluminosos. Tenga en cuenta que estamos considerando el cálculo para transformadores pequeños de no más de 50W de potencia y, que en todo caso, B no puede ser mayor que A en las láminas (vea nuevamente la figura 5). Por otra parte, el cálculo es aproximado y sirve para la mayoría de los propósitos básicos de la electrónica. Apliquemos estos valores en nuestro ejemplo de transformador de 12V x 2 A. N1 = 220 / (50 x 6 x 4,4x 10.000 x 10-8) N1 = 220 / 0,132 N1 = 1666 espiras Este será el enrollamiento primario. Para el secundario tendremos:

Figura 6

Cálculo Simplificado de Transformadores N2 = 12 / (50 x 6 x 4,4 x 10.000 x 10-8) N2 = 12 / 0,132 N2 = 91 espiras Obtenidas las espiras de los dos bobinados debemos pensar en el alambre a utilizar para hacer el bobinado. Recordamos una vez más que estos cálculos son aproximados y útiles para pequeños transformadores (figura 6). Tipo de Alambre para el Bobinado El espesor de los alambres usados depende directamente de la intensidad de la corriente que los recorre. Esta corriente puede calcularse fácilmente a partir de la tensión y de la potencia en el caso de que no tengamos el dato. El alambre de cobre ite una densidad máxima de corriente dada su resistividad. Es así que si se supera esa densidad, existe el peligro de sobrecalentamiento, que hasta puede quemarlo. Del mismo modo debemos considerar que el espesor del alambre más la longitud del bobinado, dada por el número de espiras, son responsables de una resistencia, la del bobinado que podría tener pérdidas de potencia. Podemos construir una tabla aproximada en la que la densidad máxima de la corriente está determinada por la potencia del transformador: Potencia (W) hasta 50 50 - 100 100 - 200 200 - 400

Densidad máx. en A x mm2 4 3,5 3 2,5

Aplicamos ahora la siguiente fórmula para determinar la sección de los alambres esmaltados que deben usarse para cada bobinado:

Tabla 1 - Características para el Cálculo de Transformadores (1) AWG (2) diámetro 0000 000 00 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 (1) (2) (3) (4) (5) (6) (7)

11,86 10,40 9,226 8,252 7,348 6,544 5,827 5,189 4,621 4,115 3,665 3,264 2,906 2,588 2,305 2,053 1,828 1,628 1,450 1,291 1,150 1,024 0,9116 0,8118 0,7230 0,6438 0,5733 0,5106 0,4547 0,4049 0,3606 0,3211 0,2859 0,2546 0,2268 0,2019 0,1798 0,1601 0,1426 0,1270 0,1131 0,1007 0,0897 0,0799 0,0711 0,0633 0,0564 0,0503

(3) sección (4) Nº espiras (5) kg por km(6) Resistencia 107,2 85,3 67,43 53,48 42,41 33,63 26,67 21,15 16,77 13,30 10,55 8,36 6,63 5,26 4,17 3,31 2,63 2,08 1,65 1,31 1,04 0,82 0,65 0,52 0,41 0,33 0,26 0,20 0,16 0,13 0,10 0,08 0,064 0,051 0,040 0,032 0,0254 0,0201 0,0159 0,0127 0,0100 0,0079 0,0063 0,0050 0,0040 0,0032 0,0025 0,0020

5,6 6,4 7,2 8,4 9,2 10,2 11,6 12,8 14,4 16,0 18,0 20,0 22,8 25,6 28,4 32,4 35,6 39,8 44,5 50,0 56,0 62,3 69,0 78,0 82,3 97,5 111,0 126,8 138,9 156,4 169,7

375 295 237 188 149 118 94 74 58,9 46,8 32,1 29,4 23,3 18,5 14,7 11,6 9,26 7,3 5,79 4,61 3,64 2,89 2,29 1,82 1,44 1,14 0,91 0,72 0,57 0,45 0,36 0,28 0,23 0,18 0,14 0,10 0,089 0,070 0,056 0,044 0,035 0,028 0,022 0,018

0,158 0,197 0,252 0,317 0,40 0,50 0,63 0,80 1,01 1,27 1,70 2,03 2,56 3,23 4,07 5,13 6,49 8,17 10,3 12,9 16,34 20,73 26,15 32,69 41,46 51,5 56,4 85,0 106,2 130,7 170,0 212,5 265,6 333,3 425,0 531,2 669,3 845,8 1069,0 1338,0 1700,0 2152,0 2696,3 3400,0 4250,0 5312,0 6800,0 8500,0

Número AWG (American Wire Gauge) Diámetro en milímetros. Sección en milímetros cuadrados. Número de espiras por centímetros. Kg. por kilómetro. Resistencia en ohm por kilómetro. Capacidad de corriente en amperes.

Saber Electrónica

(7) Cap. 319 240 190 150 120 96 78 60 48 38 30 24 19 15 12 9,5 7,5 6,0 4,8 3,7 3,2 2,05 2,0 1,6 1,2 0,92 0,73 0,58 0,46 0,37 0,29 0,23 0,18 0,15 0,11 0,09 0,072 0,057 0,045 0,036 0,028 0,022 0,017 0,014 0,011 0,009 0,007 0,005

Artículo de Tapa S = I/D donde: S es la sección del alambre en mm2 I es la intensidad de la corriente en A D es la densidad de la corriente (según la tabla) en A/mm2 Para nuestro transformador, teniendo en cuenta primero el bobinado secundario, tenemos: I = 2A D = 4 A/mm2 (de la tabla) S = 2/4 S = 0,5 mm2 Para el bobinado primario tenemos que calcular la corriente. Partimos de la fórmula: P=VxI El transformador de nuestro ejemplo es 24W y suponemos calcularlo para una tensión de red de

220V (normalmente será 117V para la mayoría de los países latinoamericanos): 24W = 220V x I I = 24W / 220V I = 0,109A La sección del alambre debe ser entonces: S = I/D S= 0,109/4 S = 0,027 mm2 La tabla 1 nos permite elegir los alambres a partir de la numeración AWG. Tenemos entonces que el alambre de sección 0,5 mm2 más próximo (para el bobinado secundario) es el número AWG 20. El alambre de 0,027 para el bobinado primario es el AWG 32. Los datos calculados para construir un transformador con primario para ser utilizado en una red de 220V y con un secundario de

Centro Argentino de Televisión Nuevos Cursos 1º Semestre 2002 * * * * * * * * * *

Reparación de PC, Impresoras, Redes Técnicas Digitales, Microcontroladores Audio Digital, CD Electrónica Aplicada, niveles 1 y 2 Electromedicina, Curso Integral Curso de Actualización en TV Moderna Service TVC, curso práctico Reparación de Videocaseteras CD Avanzado, Minidisk-DVD R/W Cursos y Seminarios de Temas Varios Cuota Accesible - Vacantes Limitadas www.ceartel.com [email protected] Pje. El Maestro 55 (alt. Rivadavia 4650) Tel.: 4901-4684, Tel.-Fax: 4901-5924 Saber Electrónica

24V x 2A deberá tener entonces las siguientes características: Bobinado primario: 1666 espiras de alambre 32. Bobinado secundario: 91 espiras de alambre 20. Sección del núcleo: 6 cm2 Potencia: 24 watts. Aclaramos una vez más que lo que vimos son sólo los pormenores del cálculo de las espiras de cada bobinado. En la práctica existen algunas dificultades que el armador o el recuperador de transformadores deberá enfrentar. Entre ellas señalamos el cálculo del tamaño del carretel para que quepan todas las vueltas del alambre, la aislación entre las capas de alambre, etc. Todo eso exige una habilidad que el armador de bobinas adquirirá con la experiencia, debiendo para eso “armar” algunos transformadores antes de sentirse seguro de la perfección requerida a un profesional. ✪
