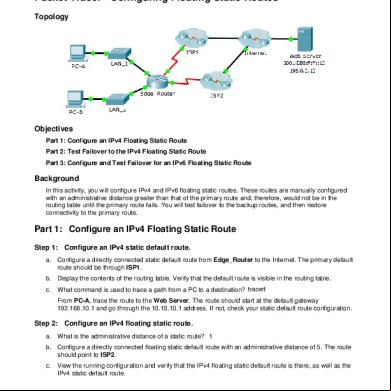

2.2.5.5 Packet Tracer - Configuring Floating Static Routes Instructions 1m5a3u

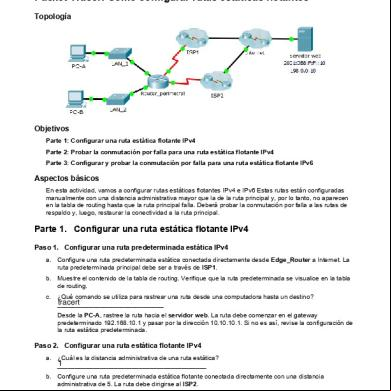

Packet Tracer: Cómo configurar rutas estáticas flotantes Topología

Objetivos Parte 1: Configurar una ruta estática flotante IPv4 Parte 2: Probar la conmutación por falla para una ruta estática flotante IPv4 Parte 3: Configurar y probar la conmutación por falla para una ruta estática flotante IPv6

Aspectos básicos En esta actividad, vamos a configurar rutas estáticas flotantes IPv4 e IPv6 Estas rutas están configuradas manualmente con una distancia istrativa mayor que la de la ruta principal y, por lo tanto, no aparecen en la tabla de routing hasta que la ruta principal falla. Deberá probar la conmutación por falla a las rutas de respaldo y, luego, restaurar la conectividad a la ruta principal.

Parte 1. Configurar una ruta estática flotante IPv4 Paso 1. Configurar una ruta predeterminada estática IPv4 a. Configure una ruta predeterminada estática conectada directamente desde Edge_Router a Internet. La ruta predeterminada principal debe ser a través de ISP1. b. Muestre el contenido de la tabla de routing. Verifique que la ruta predeterminada se visualice en la tabla de routing. c.

¿Qué comando se utiliza para rastrear una ruta desde una computadora hasta un destino? tracert Desde la PC-A, rastree la ruta hacia el servidor web. La ruta debe comenzar en el gateway predeterminado 192.168.10.1 y pasar por la dirección 10.10.10.1. Si no es así, revise la configuración de la ruta estática predeterminada.

Paso 2. Configurar una ruta estática flotante IPv4 a. ¿Cuál es la distancia istrativa de una ruta estática? 0 para la adjunta directamente y para la recursiva b. Configure una ruta predeterminada estática flotante conectada directamente con una distancia istrativa de 5. La ruta debe dirigirse al ISP2. c.

Mire la configuración en ejecución y verifique que figure la ruta predeterminada estática flotante IPv4, además de la ruta predeterminada estática IPv4.
